序号 |
名称 |
参数 |
单位 |
备注 |
|
1 |
冲压力 |
300（30） |
KN（T） |
|
|
2 |
机架结构 |
“O”型闭式机架 |
|
|
|
3 |
最大加工板材尺寸 |
X轴2500 |
mm |
二次定位可加工5000mm |
|
Y轴1250 |
mm |
|||
|
4 |
加工最大板材厚度 |
6 |
mm |
|
|
5 |
一次冲孔最大直径 |
Φ88.9 |
mm |
非标定做 |
|
6 |
最高冲孔频率 |
600 |
次/分 |
|
|
7 |

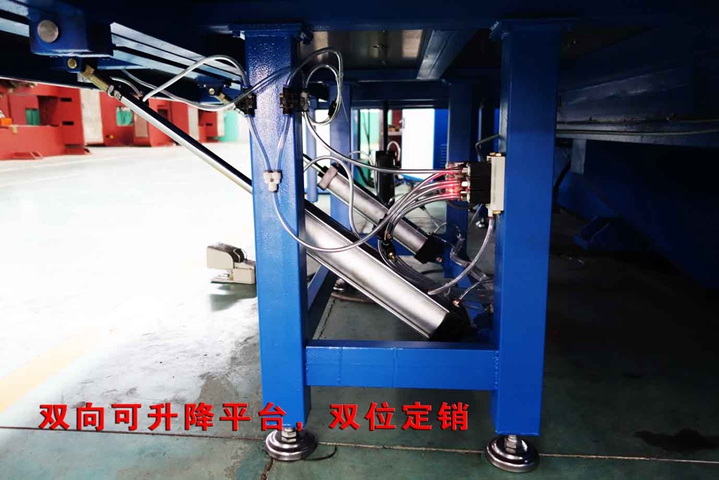

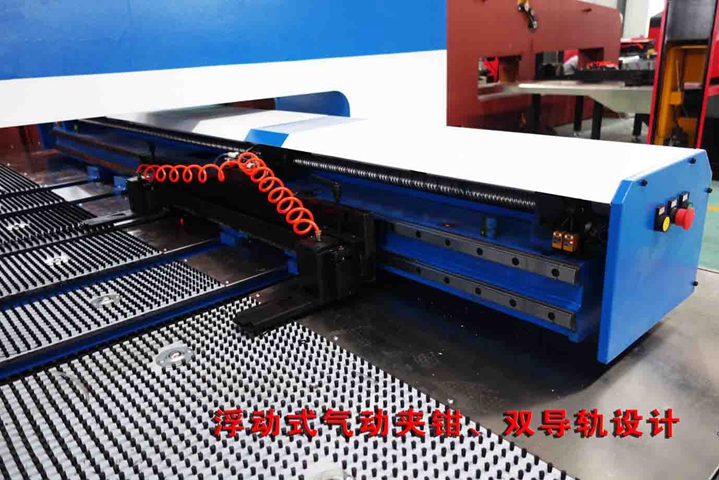

再定位气缸 |
2 |
套 |
|
|
8 |
控制轴数 |
3/4（X、Y、T、Z） |
个 |

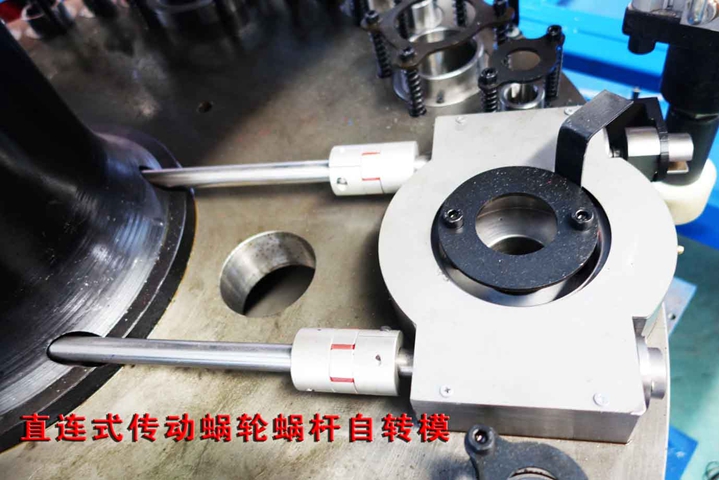

旋转工位 选配 |
|
9 |

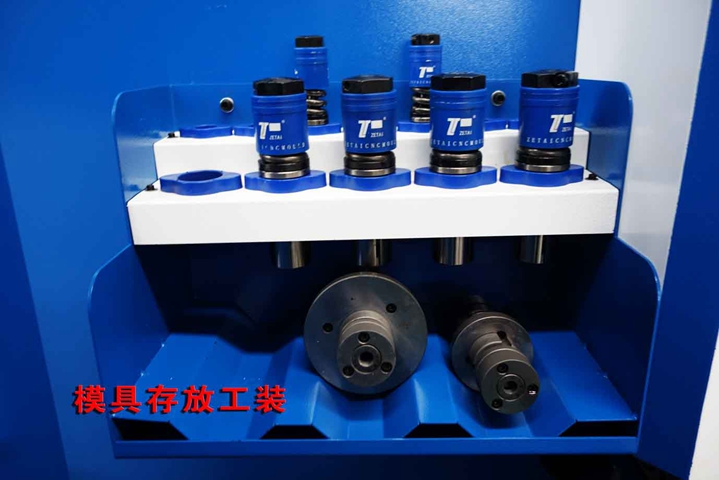

模具形式 |
长导向85系列国际标准模具 |
|
|
|
10 |
模具加工寿命 |
50万 |
次 |
|
|
11 |
转塔工位分布 |
A、B、C、D |
标配 |
非标定做 |
|
12 |

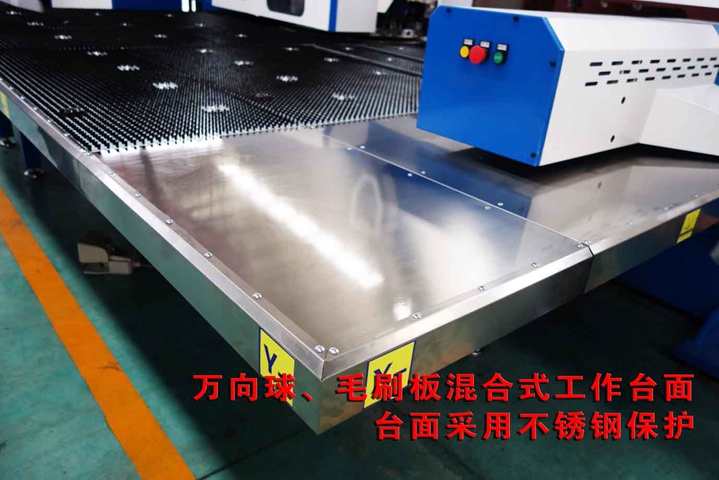

工作台结构 |
毛刷/万向钢球台面 |
|
不锈钢包边 |
|
13 |
最大送料速度 |
X轴80 |
m/min |
|
|
Y轴80 |
m/min |
|
||
|
14 |
转塔速度 |
30 |
rpm |
|
|
15 |

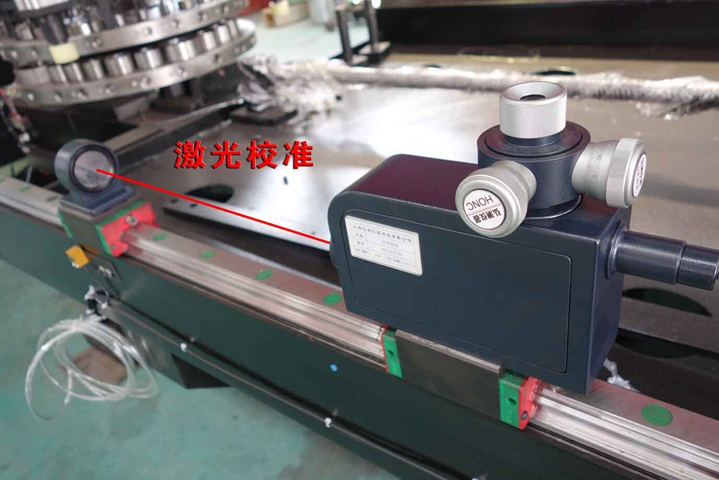

冲孔精度 |
±0.1 |
mm |
|
|
16 |
最大承载重量 |
150 |
Kg |
|
|
17 |
总功率 |
10 |
KW |
伺服电机 |
|
18 |
气源压力 |
0.55 |
MPa |
|
|
19 |
电源 |
380±5% |
V |
|
|
20 |
外形尺寸 |
长×宽×高5000×5000×2100 |
mm |
|
|
21 |
整机重量 |
12 |
T |
|
